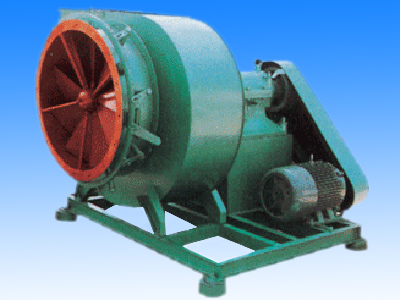

GG、GY2-10锅炉通、引风机

该风机是24610吨/小时工业锅炉配套的专用通引风机，与原配风机相比，我的显著特点是其风量风压与锅炉要求更匹配，效率高，性能曲线更平坦，高效率宽广。由于风压高，有利于锅炉的消烟除尘，采用特殊设计的双速电机，可使其功率与风机在不同转速时的功率要求相匹配，用户可根据锅炉运行负荷大小，选择不同的转速，节能效果十分显著。
　　通风引风机做成单吸入，可制成左旋和右旋两种出风口角度可制成左右0°、45°、90°、135°、180°、225°等不同的出口方向，其传动方式为A式和D式两种，其结构主要有叶轮、机壳、进风口、支架传动组、调节门等组成特别应该强调的是通风机上的叶片有弯曲叶片和直叶片两种。
GG型锅炉通风性能表

机号	传动方式	转速(r/min)	流量(m3/h)	全压(Pa)	功率(Kw)
2-1		2900	2200	2304	3/0.8
2-1		2900	3750	1696	3
4-1		2900	5000	2991	7/1.4
4-1		2900	10000	1490	7.5
6-1		1450	7000	2108	7.5/2.5
6-1		1450	12000	1422	7.5
10-1		1450	10000	2690	14/4.5
10-1		1450	22500	1620	15
2-1		1450	3000	2510	7.5/2.2
2-1		1450	8000	2304	7.5
4-1		1450	10000	3000	18.5/3.4
4-1		1450	16000	2991	22
6-1		1450	14000	3216	27/8.5
6-1		1450	23000	2824	30
10-1		1450	25000	3250	45/14
10-1		1450	58330	1940	55
GG1-15		1450	2400	1834	3
GG1-15		1450	3500	1579	3
GG2-15		2900	2600	3138	5.5
GG2-15		2900	4200	2550	5.5
GG4-15		2900	7200	3314	11
GG4-15		2900	12000	2844	15
GG6-15		1450	7000	3099	11
GG6-15		1450	12000	2647	15

GG型锅炉通风性能表

机号	传动方式	转速(r/min)	流量(m3/h)	全压(Pa)	功率(Kw)
GG10-15		1450	14645	2999	22
GG10-15		1450	20795	2734	22
GG15-15		1450	21362	3812	37
GG15-15		1450	27964	3655	45
GG20-15		1450	35000	3138	55
GG20-15		1450	62000	2304	55
GG35-15		960	48000	3812	90
GG35-15		960	86300	2989	110
GY1-15		2000	3800	2942	7.5
GY1-15		2000	6800	2373	7.5
GY2-15		1450	5200	3668	11
GY2-15		1450	8500	3020	11
GY4-15		1450	11500	3805	22
GY4-15		1450	16000	3510	30
GY6-15		1450	15756	4106	37
GY6-15		1450	19320	4057	37
GY10-15		1450	26321	3714	55
GY10-15		1450	36746	3812	75
GY15-15		1450	37754	2450	55
GY15-15		1450	46543	1960	55
GY20-15		1450	62888	3695	110
GY20-15		1450	92540	2811	110
GY35-15		1450	74000	3677	132
GY35-15		1450	95000	3432	132
