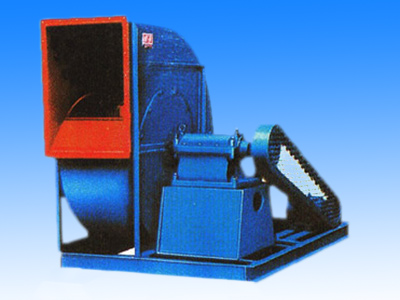

T4-72(4-2×72)离心风机

T4-72型离心通风机 主要参数：
机    　号：3#～20#
风    　量：794～408000m3/h
全    　压：179～3150Pa
应　    用：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。输送介质：空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体，气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150毫克／立方米。
结构特征：
1、本风机机号有：№3、3.5、4、4.5、5、6、7、8、10、12、14、16、18、20等十四个机号，其中10、12、14、16、18、20六种机号有双面进风形式。
2、№3～6出风口位置调整范围0°～225°，间隔是45°，传动方式为A式传动；№7～12的出风口位置制成固定的三种： 0°、90°、180°，不能调整；№7～12的传动方式为C式传动。风机可制成右旋转和左旋转二种型式；№14～20及双面进风形的传动方式为E式传动。
3、№3～6风机主要由叶轮、机壳、进风口等部分配直联电机而组成；№7～12除具有上述部分外，还有传动部分等。
4、叶轮由十个后倾的圆孤薄板型叶片、曲线型前盘和平板后盘组成，均用钢板制造，并经静、动平衡校正，空气性能良好，高效率低噪声，运转平稳。
5、机壳做成二种不同型式。№3～12机壳作成整体不能拆开；№14～20的机壳制成二开式，沿中分水平面分为二半，由螺栓联接。进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。传动部分由主轴、轴承箱、滚动轴承、皮带轮组成。

性能参数表 T4-72型离心通风机
№3～6性能参数表
